海灣消火栓按鈕接線技術要求

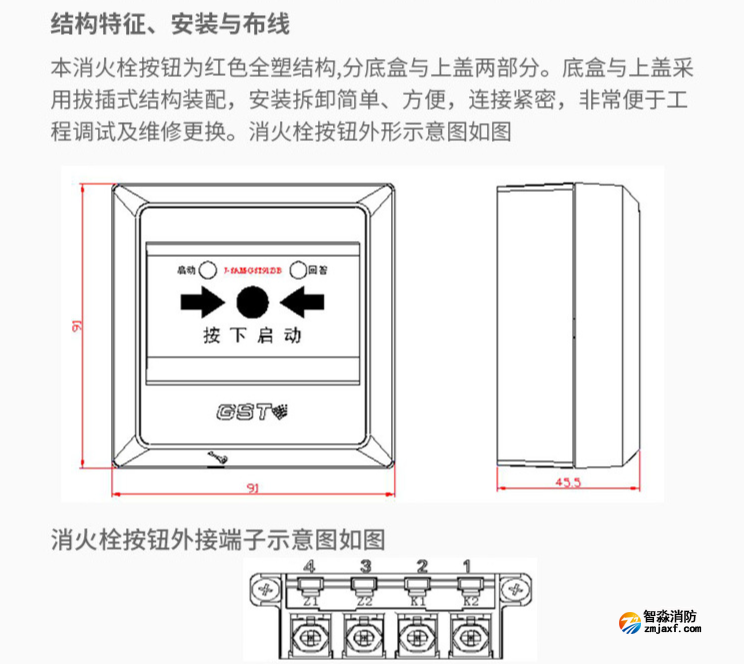

海灣消火栓按鈕主要用于消火栓啟泵報警與信號反饋，是消防水系統與報警系統聯動的關鍵設備，接線包含信號總線、直啟線、啟泵回答線，線路類型多、功能要求高，需嚴格區分線路功能，規范接線工藝，保障火災時消火栓精準啟泵、信號可靠傳輸。本規范適用于GST9123系列消火栓報警按鈕。
線材選型與線路配置標準。消火栓按鈕常規配置三組線路，分別為信號總線、水泵直啟線、啟泵回答線，所有線路獨立管路敷設，嚴禁混管。信號總線采用ZR-RVS 2×1.5mm2阻燃雙絞線，接入報警控制器回路；直啟線與啟泵回答線采用ZR-BV 2×2.5mm2阻燃銅芯線，適配水泵強電啟動需求，耐壓、載流能力滿足設備運行標準。單回路消火栓按鈕數量不得超過100個，避免回路負載超標。
分項線路接線工藝要求。信號總線無正負極區分，接入按鈕總線端子，負責上傳按鈕報警信號、設備故障信號，接線需緊實可靠，線路串聯敷設，無分支亂接情況。水泵直啟線為有源控制線路，需嚴格按照設備端子標識接線，區分啟?？刂贫俗?，線路連接水泵控制柜手動啟動回路，接線牢固，杜絕虛接、松動，防止緊急情況下啟泵失效。啟泵回答線為反饋線路，接收水泵運行狀態信號，無源接點接線，精準反饋水泵啟停狀態。
雙線路、三線路接線適配規范。施工現場可根據系統設計采用兩線或三線接線模式，兩線模式包含信號總線+直啟線，滿足基礎報警與啟泵功能；三線模式增加啟泵回答線，實現水泵狀態實時反饋。無論采用哪種模式，所有線路端子必須對應接入，嚴禁錯接、漏接，多余空置端子需做好絕緣防護，防止短路故障。所有強電直啟線路與弱電信號線路嚴格隔離，間距符合電氣規范，杜絕強弱電干擾。
線路防護與接地要求。消火栓按鈕多安裝于潮濕樓道、地下車庫等場所，所有接線盒、接線端子需做好防潮、防水處理，線纜管口封堵嚴密，防止水汽侵入氧化線路。直啟強電線路需做好絕緣強化，線纜無破損、無老化，管路接地可靠，金屬管路全程連通接地，杜絕漏電隱患。線路敷設避開管道、設備遮擋區域，走線規整、固定牢固。
調試與驗收核心標準。接線完成后，分別檢測總線回路絕緣、直啟線通斷、反饋線路有效性，排查短路、斷路、接地故障。編碼完成后接入系統，手動觸發消火栓按鈕，測試控制器報警信號、水泵啟動功能、狀態反饋功能，確保一鍵啟泵、信號同步、反饋精準。所有功能調試正常，線路標識完整、工藝規范，無安全隱患，方可投入使用。
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.czdaqc.com/；海灣消防服務熱線：4006-598-119
