海灣DH-GST-N3201-8八路組合式探測器多回路配電系統應用方案
在大型商業綜合體、產業園區、工業廠房等大型建筑配電系統中，低壓配電柜出線回路數量多、點位密集、工況復雜，傳統單回路電氣火災探測器單獨安裝存在設備數量多、布線雜亂、柜體空間占用大、運維繁瑣等諸多弊端。海灣DH-GST-N3201-8八路組合式電氣火災探測器是針對多回路集中監控場景研發的集成化監測設備，單臺設備可同時監測8路剩余電流、可選配溫度監測功能，具備集成度高、擴展性強、布線簡潔、運維高效的核心優勢，是大型配電系統電氣火災監控的優選設備。本文結合大型多回路配電系統的工程痛點，全面解析該設備的技術參數、組網架構、安裝施工、參數配置、場景適配全套應用方案，為大型配電工程的電氣火災系統設計與落地提供標準化技術支撐。

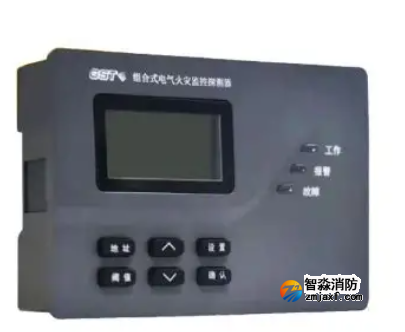

DH-GST-N3201-8八路組合式探測器采用模塊化集成設計，主機本體為標準DIN導軌安裝結構，體積小巧，適配各類高低壓配電柜、控制柜內部安裝。設備核心性能參數完全符合GB14287-2014國家標準，單設備支持8路獨立剩余電流監測通道，每路通道可單獨匹配不同規格的零序互感器，兼容φ40~φ120全系列閉合式、開口式互感器，可適配末端小電流回路、主干大電流回路、母線回路等不同規格配電線路。同時設備預留溫度監測擴展接口，可按需搭配Pt100測溫傳感器，實現單回路“漏電+測溫”雙維度監測，無需額外加裝獨立測溫探測器，進一步精簡柜體設備數量。
設備具備獨立通道管控能力，是適配多回路差異化監控的核心優勢。8路通道相互獨立，支持單路開啟、關閉、屏蔽功能，工程調試中可對備用回路、停用回路單獨屏蔽，避免空通道持續報故障，提升系統穩定性。每一路通道可獨立設置剩余電流報警閾值、預警閾值、報警延時，針對不同負載特性的回路實現精準適配：普通照明、插座回路閾值偏低，動力變頻回路、長距離干線回路閾值偏高，徹底解決傳統統一閾值導致的輕載誤報、重載漏報問題。同時每路通道具備獨立故障自檢功能，可精準定位具體故障回路，區分互感器斷線、線路短路、數據異常等不同故障類型，大幅降低運維排查難度。
在系統組網架構方面，該設備采用標準無極性二總線通信，可直接接入海灣GST-DH9000系列電氣火災監控主機，單臺主機可掛載多臺八路組合探測器，實現整柜、整樓層、整樓棟的多回路集中組網監控。組網布線無需區分正負極，施工便捷，總線具備短路隔離保護功能，單路探測器故障、總線短路不會影響其他設備正常工作，系統容錯性極強。針對大型園區多樓棟場景，多臺八路探測器搭配監控主機可實現分層、分區、分柜精細化監控，主機可對所有回路進行統一編號、備注點位，實現故障點位精準定位、分區管控。
施工現場安裝布線需遵循標準化流程。設備主體安裝于配電柜空余導軌位置，安裝高度適中，便于后期調試與檢修。各路互感器按照單回路一對一匹配原則安裝，嚴格執行相線、零線同向穿線、PE線不穿線的規范，不同回路互感器分類固定、線路梳理整齊，避免線路交叉纏繞。各路互感器信號線單獨敷設，采用屏蔽雙絞線，獨立穿管，強弱電分離布線，杜絕回路間信號串擾。所有線路接線壓接牢固，端子壓線規范，無虛接、松動、裸線現象，接線完成后逐路標注回路編號、對應點位，保障運維可追溯。
系統調試與參數配置分為點位注冊、通道配置、閾值校準、功能測試四大步驟。首先通過電子編碼器對每臺探測器編寫唯一地址，完成主機設備注冊，確保主機精準識別每一臺設備；其次根據現場回路數量，啟用對應監測通道，屏蔽閑置通道；隨后結合回路負載類型、線纜長度、環境工況，逐路配置剩余電流預警、報警閾值與延時參數；最后通過模擬漏電測試、故障模擬測試，校驗每路通道的監測精度、報警邏輯、故障反饋功能，確保所有回路監測正常、報警精準。
該設備在多回路配電系統中具備極高的應用價值，相較于傳統單回路探測器，可減少60%以上的設備數量與布線工程量，大幅優化配電柜內部布局，降低設備采購與施工成本。同時集成化設計減少了故障點位，獨立通道管控提升了系統監測精準度，適配商業綜合體、工業廠房、寫字樓配電室、地下車庫配電總柜等各類多回路集中監控場景。在日常運維中，設備自帶回路狀態指示燈，可直觀判斷回路正常、預警、報警、故障狀態，搭配主機數據存儲功能，可實現多回路隱患數據集中分析、趨勢研判，為配電系統安全管控提供數據支撐。
綜上，海灣DH-GST-N3201-8八路組合式探測器是大型多回路配電系統電氣火災監控的高效解決方案，通過集成化、模塊化、差異化的技術設計，完美解決了傳統監控方案的各類工程痛點，是大型建筑電氣消防安全體系中不可或缺的核心設備。
