海灣消防聯動模塊（輸入/輸出模塊）實操調試
海灣消防聯動模塊是連接火災報警主機與現場聯動設備的核心中轉單元，核心包含輸入模塊、輸出模塊、輸入輸出一體模塊三大類，型號以GST8300、GST8301、GST8303等為主。其中輸入模塊用于接收現場設備反饋信號，適配水流指示器、壓力開關、防火閥、信號閥等設備；輸出模塊用于接收主機指令，輸出控制信號，啟動風機、水泵、卷簾門等聯動設備；輸入輸出模塊兼具信號采集與設備控制雙重功能，是消防聯動系統的核心組成部分。聯動模塊的調試質量、運行穩定性，直接決定火災發生時排煙、送風、滅火、分隔等聯動功能能否正常觸發。本篇將從模塊功能分類、標準化安裝接線、系統調試流程、聯動邏輯設置、高頻故障排查、日常運維規范六大板塊，開展全方位技術實操講解。
首先清晰區分三類核心聯動模塊的技術功能與適配場景，精準匹配設備使用需求，避免選型錯誤導致聯動失效。海灣輸入模塊（GST8300）：純信號采集設備，無控制輸出功能，主要用于采集消防現場設備的動作反饋信號，將設備工作狀態實時上傳至報警主機，讓值守人員精準掌握現場設備啟停、開關狀態，適配水流指示器、壓力開關、防火排煙閥、信號蝶閥等無需電控啟動、僅需狀態監測的設備。海灣輸出模塊（GST8301）：純控制輸出設備，接收主機聯動指令后輸出開關量信號，啟動外部消防設備，適配消防風機、噴淋泵、消火栓泵、聲光警報器等需要電控啟動的設備。海灣輸入輸出一體模塊（GST8303）：集成輸入反饋與輸出控制雙重功能，既可接收主機指令控制設備啟停，又可實時采集設備動作反饋信號，實現控制與監測閉環，廣泛應用于防火卷簾、排煙風機、應急廣播切換等核心聯動場景，是目前建筑消防系統中使用率最高的模塊類型。

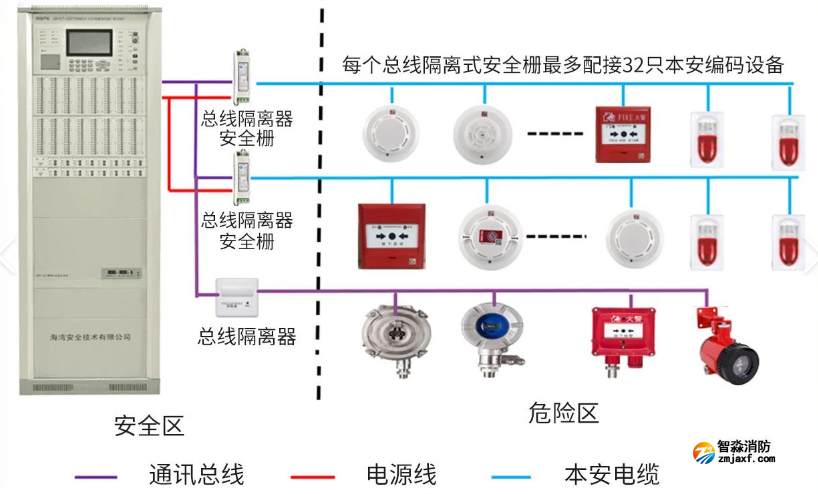

模塊標準化安裝接線技術是保障聯動功能正常的基礎，接線錯誤是模塊故障、聯動失效的主要誘因。所有海灣聯動模塊均采用總線接線方式，適配消防二總線系統，接線需嚴格遵循“區分極性、杜絕混接、牢固絕緣”的核心原則。通用接線規范：模塊接線端子分為總線端子、反饋端子、控制端子，總線端子接入報警回路二總線，無極性區分的模塊可任意接線，有極性模塊嚴格區分正負極；反饋端子連接現場設備的無源反饋觸點，用于采集設備動作信號；控制端子連接外部聯動設備的控制回路，輸出啟停信號。施工實操中，需重點把控三項技術要點：一是接線線材選用國標1.0-1.5平方消防雙絞線，線材無破損、氧化，接線后預留合理余量，避免拉扯斷線；二是所有接線端子壓接牢固，無虛接、松動、裸露銅線，接線完成后用絕緣膠帶包裹防護，杜絕短路、接地故障；三是模塊安裝在設備就近吊頂、墻體位置，遠離強電設備、高溫潮濕區域，避免電磁干擾、環境腐蝕影響模塊工作，模塊外殼固定牢固，防塵防潮。
模塊編碼與系統入網調試是設備正常聯動的核心流程，所有聯動模塊均需獨立編碼、注冊入網，方可接入系統聯動邏輯。標準化調試流程分為四步：第一步，獨立編碼，使用海灣專用編碼器，根據消防系統點位圖紙，為每一個聯動模塊設置唯一編碼，區分模塊類型、安裝位置、適配設備，建立編碼臺賬，杜絕編碼重復導致的信號混亂；第二步，回路接入，將編碼完成的模塊接入對應報警回路，核查總線接線無誤，保證回路通訊正常；第三步，主機注冊入網，啟動報警主機，執行設備自動注冊掃描，主機讀取模塊編碼、類型信息，完成設備入網登記，入網成功后主機顯示模塊在線、狀態正常；第四步，單點功能測試，通過主機手動操作界面，單獨觸發模塊動作，核查輸出模塊能否正常發出控制信號，輸入模塊能否精準采集反饋信號、上傳主機，測試設備動作與信號反饋的一致性，確保模塊單點功能正常。
聯動邏輯編程與模式設置是模塊實操的核心技術難點，海灣消防主機通過聯動公式定義模塊聯動邏輯，實現火情觸發后的自動聯動。核心技術要點集中在聯動公式符號與模式匹配：公式中“=”與“==”為核心邏輯符號，二者功能差異顯著，“=”邏輯僅在主機處于【全部自動】工作狀態時，可觸發模塊聯動動作，適用于核心滅火、排煙設備；“==”邏輯適配性更廣，在【部分自動】【全部自動】狀態下均可觸發聯動，適用于聲光報警、應急廣播、防火閥等輔助聯動設備。運維調試人員需根據消防規范設置精準聯動邏輯，例如：當對應區域煙感、溫感探測器雙報警觸發后，通過聯動模塊自動啟動排煙風機、關閉防火閥、觸發聲光警報；當壓力開關、水流指示器動作后，聯動模塊自動啟動噴淋泵。邏輯設置完成后，需多次模擬火情測試聯動效果，修正邏輯漏洞，杜絕聯動延遲、漏聯動、誤聯動問題。同時，主機手動盤可直接手動控制模塊啟停，緊急情況下可繞過自動邏輯，手動觸發聯動設備工作，操作前需確認手動控制權限與回路狀態。
聯動模塊高頻故障精準排查與處置，解決運維實操核心問題。一是模塊離線故障，主機顯示模塊未注冊、離線，核心原因為接線松動、總線短路斷路、編碼失效、模塊損壞、回路通訊故障。排查步驟：先核查模塊總線接線是否牢固，測試線路通斷；再重新編碼入網，排查編碼問題；最后檢測回路通訊狀態，排查回路干擾、設備沖突，損壞模塊直接更換。二是聯動無輸出，主機發出聯動指令，但現場設備未啟動，多為輸出模塊故障、控制線路斷路、設備控制柜處于手動狀態。排查處置：測試模塊輸出信號，檢查控制回路接線，將現場設備控制柜調至自動狀態，修復故障模塊與線路。三是無反饋信號，設備正常動作，但主機未接收反饋信號，主要為輸入模塊故障、反饋線路接反、設備反饋觸點損壞。排查處置：核查反饋接線方式，測試模塊信號采集功能，檢修設備反饋觸點。四是模塊頻繁誤動作，多為線路漏電、電磁干擾、聯動邏輯設置錯誤，需排查線路絕緣性，遠離強電干擾源，修正聯動公式參數。
日常精細化運維規范，保障模塊長期穩定運行。日常巡查：每日通過主機查看所有聯動模塊在線狀態、故障信息，核對模塊聯動邏輯無異常；每周現場抽查模塊外觀，無破損、受潮、氧化，接線端子無松動。月度運維：測試重點區域模塊聯動功能，核查設備啟停、信號反饋是否正常；清理模塊表面灰塵，做好防潮防塵處理。年度運維：全面檢測所有聯動模塊的工作性能，重新校準聯動邏輯，緊固所有接線端子，更換老化、靈敏度下降的模塊與線路。同時，嚴禁私自修改模塊編碼、聯動公式，嚴禁擅自屏蔽故障模塊，確保聯動系統時刻處于戰備狀態。
