海灣TS-GSTN603消防電話插孔接線安裝技術

5.1 海灣TS-GSTN603消防電話插孔特點

TS-GSTN603 型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。

消防電話插孔需通過 TS-GSTN604 消防電話插孔接口接入消防電話系統，不能直接接入消防電話總

線。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話插孔接口最多可連接 100 只消

防電話插孔。

5.2 海灣TS-GSTN603消防電話插孔主要技術指標

? 線制：采用無極性兩線制

? 使用環境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

? 外形尺寸：

86mm×86mm×48mm

5.3 海灣TS-GSTN603消防電話插孔結構特征、布線與安裝

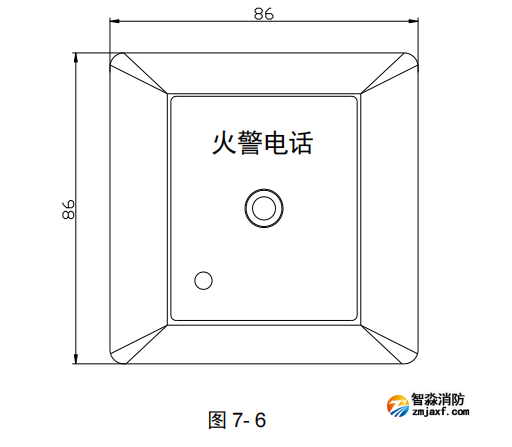

TS-GSTN603 型消防電話插孔外形尺寸及結構示意圖如圖 6- 7-6：

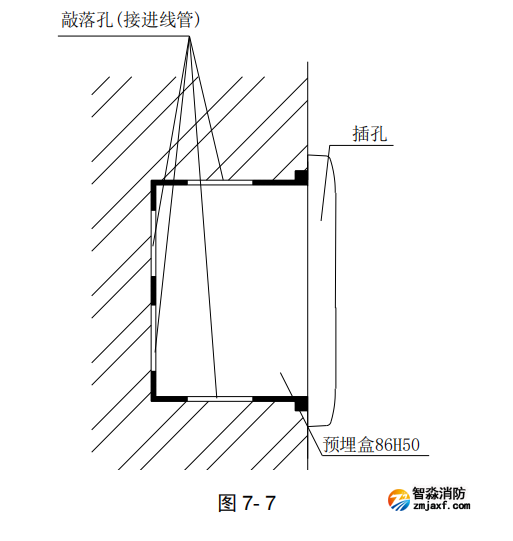

電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安

裝在 86H50 型預埋盒上，安裝孔距為 60mm，安裝好紅色蓋板，安裝方式如圖 7-7 所示。
